引言：幽门螺旋杆菌—隐匿的胃部杀手

幽门螺旋杆菌（Helicobacter pylori）是唯一能在胃酸环境中存活的致病菌，其长期感染可导致慢性胃炎、消化性溃疡，甚至胃癌。尽管世界卫生组织将其列为I类致癌物，但传统诊断方法如内窥镜活检、细菌培养等侵入性操作成本高、患者依从性差，且需专业医疗设施支持。非侵入性尿素呼气试验（¹³C-UBT）虽被广泛认可，但依赖质谱或傅里叶变换红外光谱（FTIR）的设备体积庞大（30×20×15 cm³）、价格昂贵（单台成本超10万美元），即便是在基层医疗机构普及的便携式红外光谱仪也难以在家庭场景下使用。如何实现高灵敏度、便携且低成本的呼气检测设备以面向终端消费者，成为该领域新的研究方向。

传统技术的桎梏：灵敏度与便携性的两难

1. 质谱与FTIR的局限性

质谱技术虽能精确测定¹³CO₂/¹²CO₂同位素比值（δ¹³C值），但其真空系统、复杂操作和维护成本限制了临床推广。FTIR光谱仪虽无需真空，但传统气室需长光程（>10米）以增强灵敏度，导致设备笨重（图1）。例如，商用FTIR呼气分析仪体积常超过0.5立方米，仅适用于大型医院。

2. 微流控技术的灵敏度天花板

近年兴起的纸基微流控传感器虽成本低（单次检测<1美元）、便携性强，但其电化学检测机制对同位素分辨能力不足。研究表明，微流控平台对¹³CO₂的检测限（LOD）通常>50 ppm，远高于临床所需的4‰ δ¹³C阈值（对应¹³CO₂≈16 ppm）。

技术突破：iHWG与中红外光谱的协同创新

1. 基底集成空心波导（iHWG）——光气相互作用的核心

iHWG是一种新型微型气室设计，通过优化波导结构，将光程压缩至厘米级，同时保持高灵敏度。其核心创新包括：

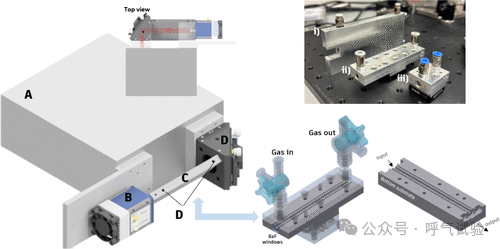

·结构设计：由铝制基板与顶盖构成，内部通道经精密加工，两端以BaF₂红外透射窗口密封（图1）。波导长度可调（3-10.5 cm），内部容积低至480 μL（相当于一滴水的体积）。

·光路优化：通过全反射原理，中红外光在波导内多次反射，实际光程可达物理长度的50倍以上。例如，10.5 cm波导的有效光程>5米，媲美传统长光程气室。

图1

2. 中红外光谱的精准“指纹识别”

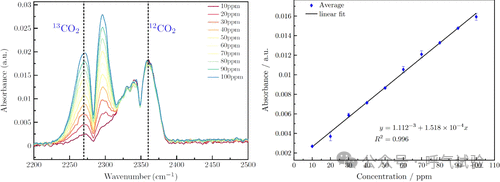

¹³CO₂与¹²CO₂因分子量差异，在中红外波段呈现独特吸收峰（图2）：

¹²CO₂主吸收峰：2349 cm⁻¹（不对称伸缩振动模式ν₃）。

¹³CO₂主吸收峰：2280 cm⁻¹（同位素位移导致频率降低）。
通过高分辨率FTIR（光谱分辨率2 cm⁻¹），可精准区分两者信号。研究显示，iHWG结合FTIR对¹³CO₂的LOD低至4.84 ppm，远超临床需求。

图2

3. 量子器件的微型化潜力

传统FTIR依赖宽谱光源和干涉仪，而量子级联激光器（QCL）和带隙级联LED（ICLED）可发射特定波长的中红外光（如2280 cm⁻¹），直接锁定目标吸收峰。例如，Tittl等人（2018）开发的QCL呼气传感器，体积仅手机大小，检测时间缩短至30秒。结合iHWG技术，未来设备可进一步微型化为“手机附件”，成本有望降至500美元以下。

挑战与解决方案：从实验室到家庭的最后一公里

1. 光谱重叠与多元校准模型

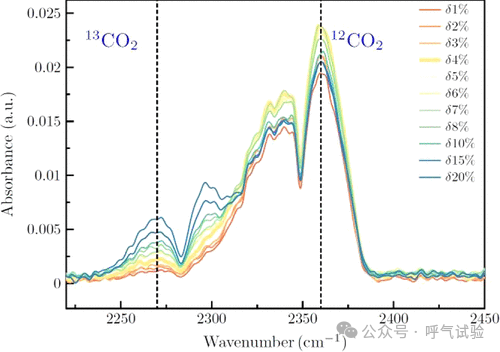

尽管¹³CO₂与¹²CO₂的吸收峰独立，但在高浓度混合时仍存在基线干扰（图3）。例如，当¹³CO₂浓度>50 ppm时，其吸收尾峰会轻微抬高¹²CO₂信号。研究团队提出采用偏最小二乘回归（PLSR）和主成分分析（PCA）算法，从重叠光谱中提取独立成分。初步实验显示，多元模型可将检测误差从±5%降至±1.5%。

图3

2. 干扰因素的应对策略

·胃排空速率差异：患者摄入¹³C-尿素后，胃排空快慢影响CO₂释放时间。解决方案包括标准化服药流程（如联合柠檬酸加速胃排空）和多时间点采样。

·药物干扰：质子泵抑制剂（PPI）可抑制幽门螺旋杆菌活性，导致假阴性。欧洲指南建议检测前停用PPI至少2周。

·其他尿素酶来源：口腔或肠道中的非致病菌也可能分解尿素。通过呼气采样时排除口腔气（仅收集肺泡气），可减少干扰。

3. 设备可靠性与环境适应性

iHWG的铝制结构虽轻便，但需确保长期密封性（避免CO₂泄漏）。研究团队采用环氧树脂粘合与O型圈双重密封，在-20°C至50°C环境下通过72小时压力测试，泄漏率<0.1%/天。

未来展望：呼气诊断的无限可能

1. 家庭化医疗的落地场景

未来设备可设计为“呼气胶囊”：患者服用¹³C-尿素后，对着手机大小的传感器吹气，5分钟内通过APP获取结果。结合区块链技术，数据可直接上传至医疗机构，实现远程诊疗。

2. 多疾病联检平台

中红外传感器可扩展至其他呼气标志物检测：

·丙酮（1680 cm⁻¹）：糖尿病酮症监测。

·一氧化氮（1900 cm⁻¹）：哮喘炎症评估。

·硫化氢（2550 cm⁻¹）：肠道菌群失衡筛查。

通过多波长QCL或可调谐激光，单台设备即可实现“一机多检”。

3. 成本控制与全球普惠

QCL芯片的批量生产（如基于III-V族半导体工艺）可将单激光器成本从5000美元降至200美元。结合开源硬件设计（如Raspberry Pi控制模块），终端设备价格有望压缩至300美元以下，助力发展中国家基层医疗。

结语：重新定义无创诊断的边界

从精密波导设计到量子器件的微型化，从多元算法到临床标准化，这一技术链条的完善将推动医疗检测从“医院中心”走向“家庭中心”。未来，随着5G远程医疗与AI辅助诊断的融合，“吹气查病”或将成为每个人触手可及的健康管理工具，真正实现疾病的早筛、早诊、早治。
